口述微型電動葫蘆的接線

編輯：凌鷹起重機械瀏覽：4792 添加時間：2018-07-03 08:39:42

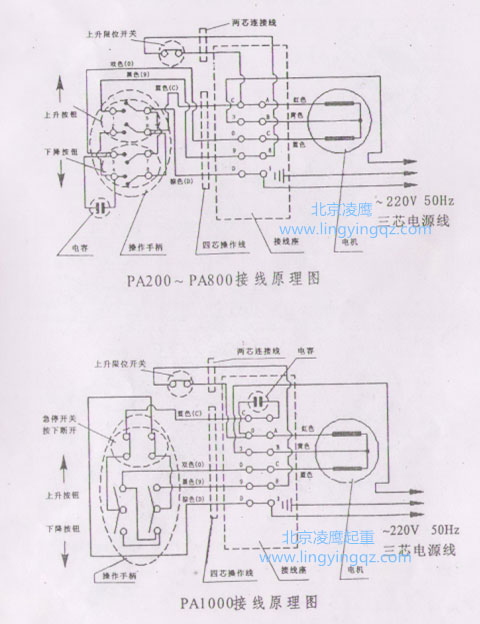

接線是微型電動葫蘆中的一個重要環節，之前把詳細的微型電動葫蘆接線圖發出來過，現在就微型電動葫蘆的接線進行敘述，方便更加準確的了解。

控制回路要先將分別控制正反轉停止的兩個按鈕串聯接好，隨后將兩個分別控制正反轉啟動的兩個按鈕并聯接好后與停鈕的一端接好，停鈕的另一端準備與電源連接，然后再把分別正轉反轉主接觸器的常開輔助接點分別并聯在各自相對應的啟動按鈕兩端，之后再將各自主接觸器的常閉輔助接點串聯到對方的啟動回路中，也就是說正轉的常閉串接在反轉啟動按鈕的一端，相對應反轉的常閉接點要與正轉的啟動按鈕一端串聯，起到互鎖的作用，（就是說正轉運行時期接觸器常閉輔助接點會將反轉的啟動回路斷開，反之則依然是這個道理，為的是防止同時期按下下按鈕會造成一次回路的相間短路，這個待會再解釋），然后將兩個常閉接點的另一端分別與所對應的啟動回路的主接觸器的線圈一段進行連接（就是說控制正轉地啟動的回路就串接正轉接觸器的線圈一段，反轉起動控制回路就與反轉的主接觸器線圈一端串接，不要弄混了）將兩個線圈的另一端并聯接在一起后接入熱繼電器的常閉接點的一端，熱繼電器常閉接點的另一端準備與中性點N或另一相線連接，這要看主接觸器線圈的電壓（220V就與中性點N連接，380v的話就接另外一相線），還需要在控制回路的前端即停止按鈕準備接電源的一端在接相線制前要經過一個控制保險，現在只能說控制回路接好了。
