手拉葫蘆在控制掃床架硬式掃床中如何使用？
編輯：凌鷹起重機械
瀏覽：874
添加時間：2025-04-16 10:24:37
硬式掃床是航道掃床的一種重要方式，常用于巖石質河床航道、橋區航道等航道掃床中。硬式掃床可檢驗航道疏浚、清障質量，保證船舶的安全航行。手拉葫蘆在控制掃床架硬式掃床中應用的也極為廣泛，成為硬式掃床中的小助手。
硬式掃床也叫做定深掃床，是指在掃床船下面懸掛硬質活動桿，活動桿的下端水平地伸到航道設計底標高的位置。掃床船舶在行進過程中碰到高于航道設計底標高的障礙物時，懸掛的硬質活動桿就會發生擺動，從而達到發現高于航道設計底標高障礙物位置的目的。
本工程采用的硬式掃床法分析了掃床橫桿斷裂原因，總結3點經驗做法：（1）增加掃床橫桿剛度，將鋼管替換成槽鋼。（2）鑒于掃床架較重，利用了手拉葫蘆升降掃床架。（3）去繁存簡，取消用于標識下放深度的花桿及穩定掃床橫桿的豎桿，改成測深桿，并將水深刻度標識于測深桿上。將兩根測深桿與掃床橫桿焊接，采用剛性連接方式，有效解決了這一問題。安裝掃床桿系統步驟：
1、制作掃床架：根據掃床船寬8m，設置一根10m長掃床橫桿，橫桿垂直掃床船中線居中布置，兩端各伸出船身1m。根據掃側水深4m，設置兩根6m長測深桿，測深桿緊靠船身布置，下端與掃床橫桿以U型狀態固定焊接。
2、標識水深刻度：在測深桿上從下往上標識刻度，水面上下50cm水深刻度要精確到厘米。

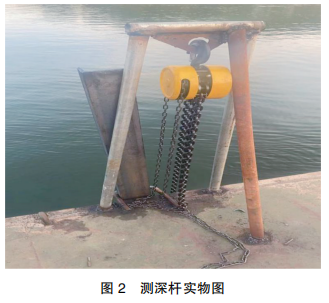

3、制作手拉葫蘆支撐：在測深桿左右兩側分社兩根無縫鋼管，頂部加一根短橫桿，橫桿下段中部焊接手拉葫蘆掛口，完成后焊接一根斜長支撐桿，所有桿件連接均采用焊接。
4、連接手拉葫蘆：在左右兩側測深桿分別從低端想上等距切割2-3個調解升降孔，孔內放置卸扣，利用牽引鋼絲繩與上方手拉葫蘆連接。
5、放置測深桿：將測深桿放置于船頭船舷位置，用起錨艇吊起掃床架，脫離掃床船后緩慢放入水中，直至測深桿自然垂直于河床面。
6、固定測深桿：根據測深桿尺寸制作兩個U型抱箍或者高約50cm套筒，用于限制測深桿前后左右擺動，同時又能上下移動。將抱箍或套筒焊接在掃床船上。
?
?
