設計一種裝置，能夠幫助機電作業人員快速提升手拉葫蘆，提高現場檢維修工作效率，該裝置設計主要應用于化工廠檢修作業。為實現這一目的，設想通過借助化工廠內普遍存在的外在驅動力來代替人工，并通過一種便于移動、成本低廉的簡易裝置實現能量的轉化。

化工廠普遍存在的外在驅動力為電力和氣源，考慮到電機成本較高、空間專用大且存在安全隱患，故選用氣源作為裝置的驅動能量。由于化工廠普遍存在氣動扳手，因此無需為本裝置設計單獨的氣源驅動結構，只需預留方驅接口，使用氣動扳手輔助驅動即可產生驅動力。

手拉葫蘆的手鏈條為交錯環鏈結構，為貼合這一結構，在驅 動裝置鏈輪設計時參照手拉葫蘆起重鏈輪進行設計，該設計在較 好地貼合手鏈條產生驅動力的同時，也可將化工廠現有廢舊的手 拉葫蘆起重鏈輪進行利舊，節約裝置制造成本。此外，為防止手鏈 條拖鏈，本裝置在鏈輪兩側設有導線滑輪，在導向滑輪的作用下 手鏈條與起重鏈輪接觸面積超過起重鏈輪表面積的1/2，保證手鏈條與起重鏈輪的接觸面積，防止工作過程中手鏈條拖鏈。手拉葫蘆還設有驅動鏈輪，該設計用以擴大手拉葫蘆助拉裝置的適用范圍，在氣源受限或電力受限的情況下依舊具備較 好的使用性能，該部件作為本助拉裝置的可選部件，將根據用戶 的作業現場情況和驅動需求進行刪除或改造。 手拉葫蘆快速助拉裝置可以固定手拉葫蘆的手拉鏈條，給手拉鏈條提供拉力以提升重物，驅動力可通過鏈輪外接電機，也可以通過內六角接頭外接氣動扳手。

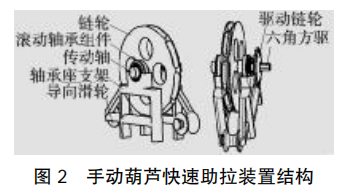

該裝置由鏈輪、滾動軸承組件、傳動軸、軸承座支架、導向滑輪、驅動鏈輪和外六角方驅組成（圖 2）。

其中，鏈輪主要用于纏繞手拉葫蘆的鏈條，在受到驅動力時拉動鏈條運動，該鏈輪齒節為標準齒節，針對于非標或大型 鏈條可配備專用鏈輪。滾動軸承組件主要和軸承座配合起到固定 和支撐的作用。導向滑輪在鏈輪兩側各有一個，主要對鏈條起導 向作用，協助鏈輪拉動鏈條。驅動鏈輪主要用于外接電機驅動時連接使用。六角方驅主要用于外接氣動扳手的套筒，給裝置提供動力。此外，本裝置還 有一個較大的優點在于其制造成本低廉，裝置中鏈輪、滾動軸 承組件、傳動軸、軸承 座支架和驅動方驅均可使用化工廠現有廢 舊材料利廢制作。其中鏈輪可由廢舊手拉葫蘆制作，滾動軸承組 件和傳動軸可用維修機泵替換下來的舊軸承和舊軸加工制作， 軸承座支架也可由現場普遍存在的角鋼焊接制造，且制造工藝 較為簡單，可以由化工廠維修車間自行制造并予以使用。
