手拉葫蘆的鏈條行數根據其噸位是有不同的，那么怎樣手拉葫蘆的鏈條排法是怎樣的？下面北京凌鷹為您做詳細的指導

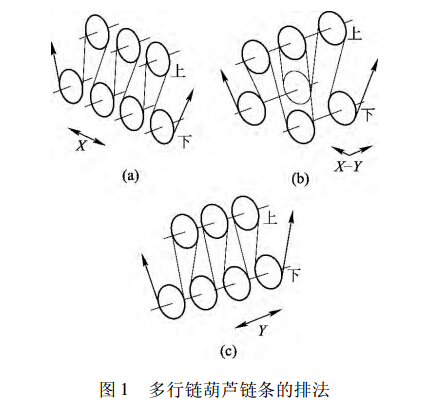

圖1為多行鏈葫蘆鏈條的幾種常見排法:

1)游輪軸相互平行，鏈條無扭曲，受力良好，X方向鏈條有一個傾斜角度，此種排法由于葫蘆空間過大較少采用;

2) X－Y復合式排列，鏈條交錯多扭曲嚴重，但焊接式鉤架比較結實;

3) 同軸式結構，結構緊湊，組裝方便，鏈條Y方向有一個扭曲，適合鏈條行數較多場合

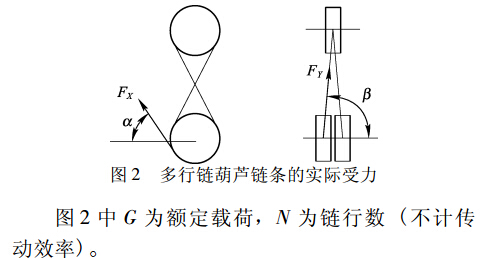

圖1可見，不同的排列方式葫蘆主機與上下鉤架的相對位置不同，從而導致多行鏈葫蘆鏈條在X Y方向存在不同程度的傾斜，因此，鏈條的實際受力比單行鏈垂直時的受力要大，見圖2。由于葫蘆主機布置在上鉤架兩端在X方向與主機相連的主動鏈傾斜角度為大，Y方向傾斜角度也增大鏈條受力并影響嚙合質量，應取α(β)較大的角度作為鏈條大受力的驗算依據圖2中G為額定載荷，N為鏈行數( 不計傳動效率)
