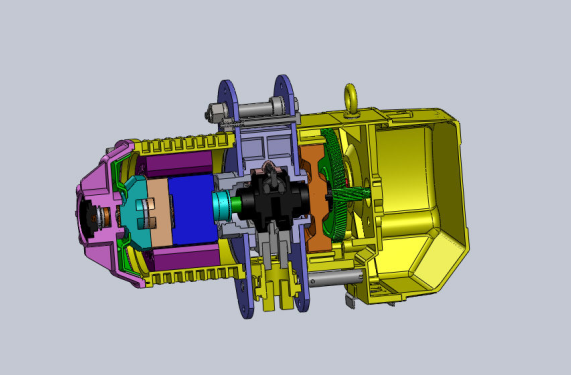

圖解電動葫蘆的構造

編輯：凌鷹起重機械瀏覽：17847 添加時間：2015-09-22 09:12:50

電動葫蘆是一種小型起重設備，由電動機、傳動機構和卷筒或鏈輪組成，一般可以分為鋼絲繩電動葫蘆和環鏈電動葫蘆兩種。環鏈電動葫蘆分為進口和國產的兩種；鋼絲繩電動葫蘆分為CD1型（單速提升）、MD1（雙速提升）；微型電動葫蘆、卷揚機、多功能提升機。

鋼絲繩：采用GB1102-74（6*37+1）X型起重鋼絲繩，保證了經久耐用。

控制箱：采用能在緊急情況下切斷主電路，并帶有上下行程保護斷火限位器的裝置。確保了電動葫蘆的安全運行。電器元件壽命長，使用可靠。

電動葫蘆結構減速器：采用三級定軸斜齒輪轉動機構，齒輪和齒輪軸用經過熱處理的合金鋼制成，箱體，箱蓋由優質鑄鐵制成，裝配嚴密，密封良好。減速器自成一個部件，裝卸極為方便。

錐形電動機：起升電機采用較大起動力矩錐形轉子制動異步電動機，無須外加制動器。電機負載持續率為25%，電機采用B級或F級絕緣，電機防護等級IP44/IP54。?按鈕開關：手操作輕巧靈便，分有繩操縱和無線遙控兩種方式。?構造：

電動葫蘆的組成部分有：電機、傳動機構、卷筒和鏈輪。?以電機和卷筒相互位置不同大致可分為四種類型。

(1)電機軸線垂直于卷筒軸線的電動葫蘆采用蝸輪傳動裝置，寬度方面尺寸大，?結構笨重，?機械效率低，?加工較困難已沒有廠家生產這種結構型式的產品了。

(2)電動機軸線平行于卷筒軸線的電動葫蘆，其優點為高度與長度尺寸小。其缺點為寬度尺寸大，分組性、制造與裝配復雜。軌道轉彎半徑大。

(3)電機裝在卷筒里面的電動葫蘆，其優點為長度尺寸小，結構緊湊。其主要缺點為電機散熱條件差，分組性差，檢查、安裝、維護電機不便，?供電裝置復雜。

(4)電機裝在卷筒外面的電動葫蘆，其優點為分組性好、通用化程度高、改變起升高度容易、安裝檢修方便。其缺點為長度尺寸大。

了解電動葫蘆的內部構造以及其本身的特點對使用電動葫蘆有很大的幫助，北京凌鷹專業生產電動葫蘆，了解更多，可以繼續關注北京凌鷹。
